一、系統組成與核心部件

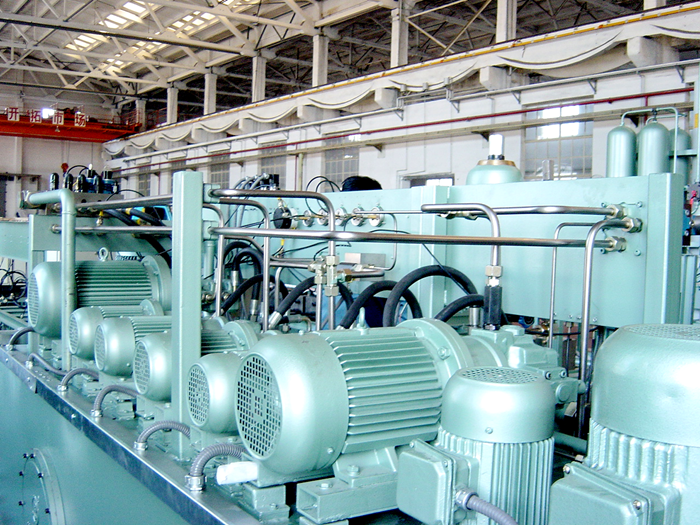

?動力元件?

采用多臺內嚙合齒輪泵組合方式，工作壓力6MPa，最大流量1400L/min，驅動工作臺實現5~45m/min無級調速。

控制油路由齒輪泵供油（壓力2.5MPa），用于換向閥、抬刀等輔助動作。

?執行元件?

工作臺由四個單作用柱塞缸驅動，分為兩組（前后支撐臂），通過閉式油路實現直線往復運動。

?控制元件?

換向閥?：通過機械撞塊或手動操作切換油路方向，控制工作臺往返運動。

節流閥?：調節主泵斜盤傾角，控制換向速度及工作臺加減速過程。

溢流閥?：穩定系統壓力，防止過載?。

?輔助裝置?

油箱、濾油器、油管等保障油液清潔與循環?。

二、技術特點

?寬調速比?：1:2000以上，簡化機械結構并避免爬行現象?。

?節能高效?：伺服系統電機效率超90%，噪音低于傳統直流系統?。

?集成控制?：PLC功能集成抬刀、進給等動作，支持銑磨擴展?
