以下是其關鍵組成部分和工作原理的說明：

一、系統構成

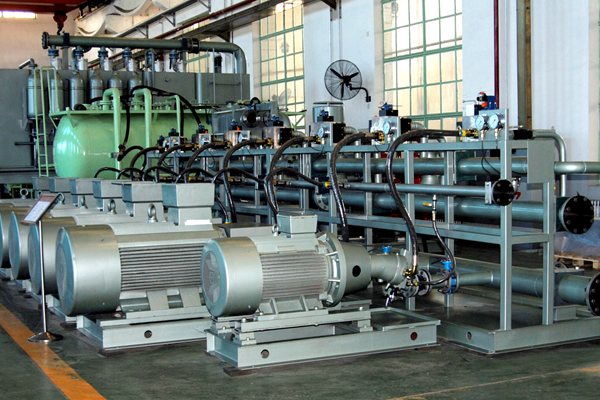

?動力單元?

    采用多泵配置：低壓大流量定量泵（快速充液）和高壓小流量定量泵（增壓控制），通過溢流閥設定壓力上限。

    伺服驅動系統：交流永磁同步電機配合定量泵，實現壓力與速度的閉環控制，壓力傳感器和編碼器實時反饋數據。

?執行機構?

    擴徑缸?：多組同步液壓缸驅動擴徑頭，采用分段式機械擠脹工藝，每段擴徑后自動步進?。

    輔助動作缸?：包括伸縮缸（推送鋼管）、升降缸（調整鋼管位置）及旋轉裝置（定位焊縫）。

?控制模塊?

    PLC系統協調各動作時序，集成壓力閉環控制（PID算法）和故障診斷功能，過載時0.1秒內切斷電源?。

二、技術特點

?高精度控制?：伺服系統將壓力波動控制在±0.05MPa內，擴徑量誤差≤1%。

?安全保護?：多重冗余設計，包括過載保護、油溫監測及緊急泄壓閥?。

?效率優化?：雙機并行作業，單次加熱可連續擴徑4次，總擴徑量≤45%。

三、應用場景

    主要用于石油、天然氣管道的大口徑薄壁管生產，可處理Φ420mm至950mm管徑，提升屈服強度和平直度?
